鎢合金‧鎢合成樹脂
鉬也是岳石電氣常用的高熔點材料。此頁您介紹鉬金屬的物理等特性。
鉬的基本物理特性
鉬粉原料罐
（１）特長
- ・高熔點金屬。熔點約2600℃
- ・在高溫下具有較高的機械強度
- ・機械加工性高。具有與不鏽鋼同等級的加工性
- ・具有良好的電傳導性與熱傳導性
- ・低膨脹係數
- ・具有較高的觸媒機能。

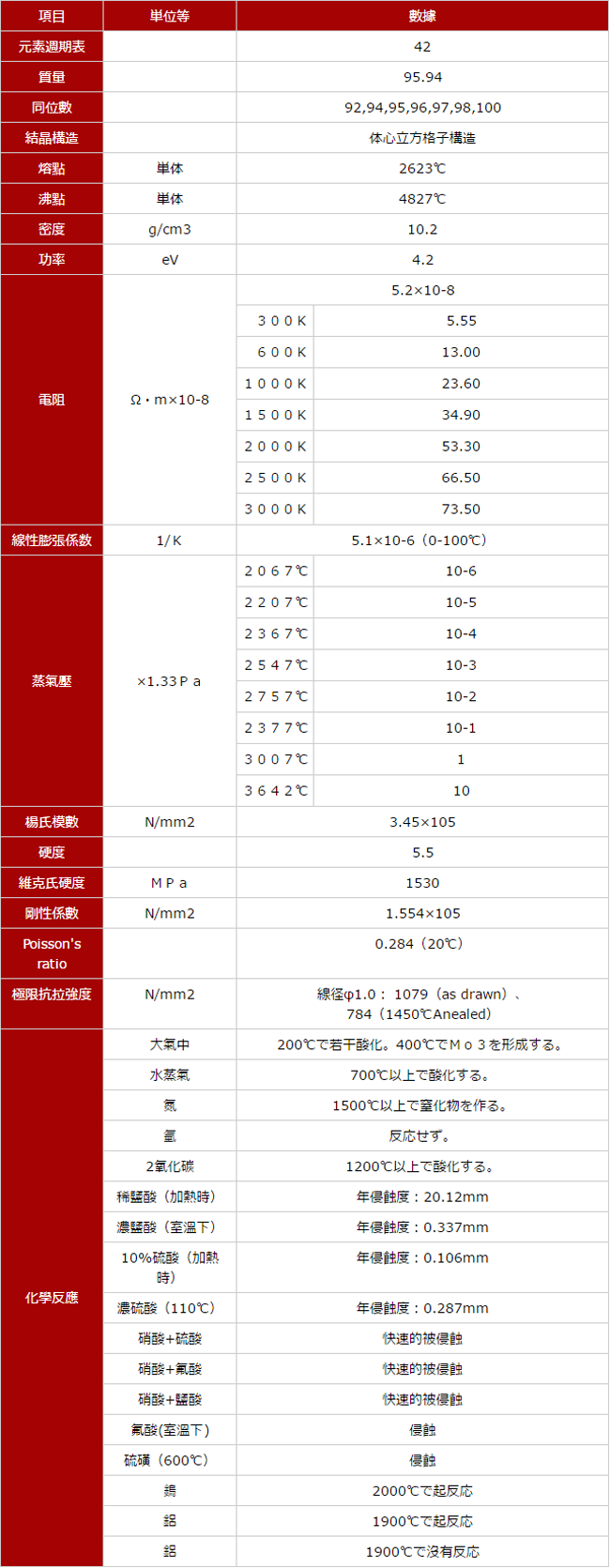

（２）物理特性
| 項目 | 単位等 | 數據 |
|---|---|---|
| 元素週期表 | 42 | |
| 質量 | 95.94 | |
| 同位數 | 92,94,95,96,97,98,100 | |
| 結晶構造 | 体心立方格子構造 | |
| 熔點 | 単体 | 2623℃ |
| 沸點 | 単体 | 4827℃ |
| 密度 | g/cm3 | 10.2 |
| 功率 | eV | 4.2 |
| 電阻 | Ω・m×10-8 | 5.2×10-8 |
| ３００Ｋ 5.55 | ||
| ６００Ｋ 13.00 | ||
| １０００Ｋ 23.60 | ||
| １５００Ｋ 34.90 | ||
| ２０００Ｋ 53.30 | ||
| ２５００Ｋ 66.50 | ||
| ３０００Ｋ 73.50 | ||
| 線性膨張係数 | 1/Ｋ | 5.1×10-6（0-100℃） |
| 蒸氣壓 | ×1.33Ｐａ | ２０６７℃ 10-6 |
| ２２０７℃ 10-5 | ||
| ２３６７℃ 10-4 | ||
| ２５４７℃ 10-3 | ||
| ２７５７℃ 10-2 | ||
| ２３７７℃ 10-1 | ||
| ３００７℃ 1 | ||
| ３６４２℃ 10 | ||
| 楊氏模數 | N/mm2 | 3.45×105 |
| 硬度 | 5.5 | |
| 維克氏硬度 | ＭＰａ | 1530 |
| 剛性係數 | N/mm2 | 1.554×105 |
| Poisson's ratio | 0.284（20℃） | |
| 極限抗拉強度 | N/mm2 | 線径φ1.0： 1079（as drawn）、784（1450℃Anealed） |
| 化學反應 | 大氣中 | 200℃で若干酸化。400℃でＭｏ３を形成する。 |
| 水蒸氣 | 700℃以上で酸化する。 | |
| 氮 | 1500℃以上で窒化物を作る。 | |
| 氫 | 反応せず。 | |
| 2氧化碳 | 1200℃以上で酸化する。 | |
| 稀鹽酸（加熱時） | 年侵蝕度：20.12mm | |
| 濃鹽酸（室溫下） | 年侵蝕度：0.337mm | |
| 10%硫酸（加熱時） | 年侵蝕度：0.106mm | |
| 濃硫酸（110℃） | 年侵蝕度：0.287mm | |
| 硝酸+硫酸 | 快速的被侵蝕 | |
| 硝酸+氟酸 | 快速的被侵蝕 | |
| 硝酸+鹽酸 | 快速的被侵蝕 | |
| 氟酸(室溫下) | 侵蝕 | |
| 硫磺（600℃） | 侵蝕 | |
| 鎢 | 2000℃で起反応 | |
| 鋁 | 1900℃で起反応 | |
| 鋁 | 1900℃で沒有反応 |
