タングステンネジ 自動盤製作の最小サイズ製作に挑戦!!

 こんにちは 技術課の芭蕉です。

 9月も後半に入り、やっと過ごしやすい気候になってきました。9月は19日,23日と3連休が2回もありました。台風の影響で残念ながら遠出ができませんでしたが、近場のカラオケBOXにて子供と楽しく歌ってストレス発散をして過ごしました。私の趣味は音楽で、以前は年に2回ライブにでるような音楽活動をしていたのですが、コロナ渦の影響でほとんど活動をしなくなってしまいました。。。そろそろ再開したいと考えている今日このごろですが、妻の許可がおりません。

 さて、複合加工機、マシニングセンターを2月に導入後、半年ほどの期間が過ぎました。様々な製作取り組みをしてきましたが、その中の1つを紹介していきたいと思います。

 NC自動旋盤機によるタングステンネジの最小サイズに挑戦してみました。

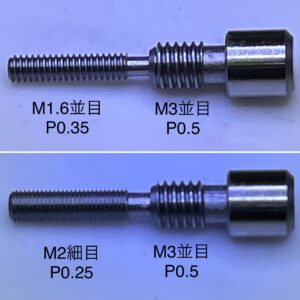

挑戦の結果はこちら!!

 φ2×1000~2000Lのタングステン棒から削り出しています。

 全長17L,中央部M3 並目 P0.5×3mm,端部 M2細目 P0.25×7mmとM1.6並目P0.35 ×7mmのサイズで加工しました。

 もちろん自動盤での製作なので、量産数量の対応が可能です。試作のみではなく、量産製造できるように色々工夫をしております。サイズが小さくなると当然、刃先も細いものを使用する必要があります。刃先が細いと切削刃の寿命が短くなりチッピングが発生しやすくなります。市販のチップからロウ付けバイトまで様々な材質・形状を検討し最適化しました。

 大型のマシニング加工品については、今後紹介していきますので楽しみにしていてください。


展示会出展情報
N-PLUSに出展いたします。是非ご来場ください。
東京ビッグサイト 東6ホール、 小間番号 G-67
2022年9月28日~30日、 10:00~17:00

上記記載のタングステンネジも展示致します!!
